ОГНЕЗАЩИТА

Огнезащитные свойства покрытия соответствуют требованиям ГОСТ Р 53295-2009.

Огнезащитная краска или Броня огнезащита (R45, R60, R90, R120) используется для качественного повышения пожарной безопасности ограждающих конструкций. Простота нанесения защитного материала исключает необходимость дополнительных монтажных работ. Огнезащитные краски надёжны и долговечны, поэтому огнезащита с помощью краски является удобной и целесообразной. Особенно это актуально для труднодоступных мест — не обязателен демонтаж для повторного проведения противопожарных работ.

Зависимость толщины покрытия «БРОНЯ ОГНЕЗАЩИТА» (мм) от требуемого предела огнестойкости (R) и приведенной толщины металла (ПТМ)

Эксперимент с огнезащитным составом БРОНЯ ОГНЕЗАЩИТА.

Преимущества огнезащитного состава Броня

• Выгодная рыночная стоимость;
• Низкий расход при очень высоких огнезащитных и физико - механических характеристиках;
• При совместном применение с ЖКТМ не ухудшает теплофизических свойств покрытия (в том числе конкурирующих марок) и позволяет системе получить группу горючести НГ;
• В отличии от аналогов, состав «Броня-Огнезащита» подлежит колеровки, при этом огнестойкость покрытия не ухудшается; Выгодное решение для выполнения огнезащитных задач;
• Снижение уровня трудозатрат и себестоимости проведения работ;
• Покрытие (без дополнительного защитного слоя) предназначено для эксплуатации внутри помещений в течение 30 лет;
• Качество состава «Броня-Огнезащита» позволяет делать то, что до недавнего времени в России считали невозможным: защитить лёгкие металлоконструкции до степени R120. Состав специально был разработан для применения на спортивных и инфраструктурных объектах, где при большой площади строений нагрузка на ограждающие конструкции невысокая, и приведённые толщины несущего металла маленькие. При этом в полной мере сохранены традиционные преимущества «Броня-Огнезащита» - низкие расходы, лёгкость нанесения и долгий срок эксплуатации покрытия.

Задачи огнезащиты для каждого объекта - разные. Наши специалисты помогают подобрать оптимальное решение для каждого объекта. Рекомендации по выбору защитной системы, разработка спец.тех.условий, экспертные согласования, расчет. Специалисты инженерно-технического отдела консультируют как по проектным решениям раздела пожарной безопасности, так и по подготовке и выполнению работ - и в некоторых случаях наши консультации позволили заказчику ощутимо снизить расходы на огнезащиту.

Принцип работы Броня-Огнезащита

При нагревании выделяются пары и инертные газы, не поддерживающие и замедляющие горение, образуется защитное замещение кислорода газами и парами. Таким образом, огнезащитные краски не только блокируют тепловую конвекцию у защищаемой поверхности, но и значительно уменьшают и подавляют пламя. При этом верхний слой защищённой поверхности утолщается, закоксовывается и приобретает необходимую жёсткость. Краска содержит антипирены, специализированные газообразователи, стабилизаторы вспененного слоя и жаростойкие вещества на основе полимерного связующего.

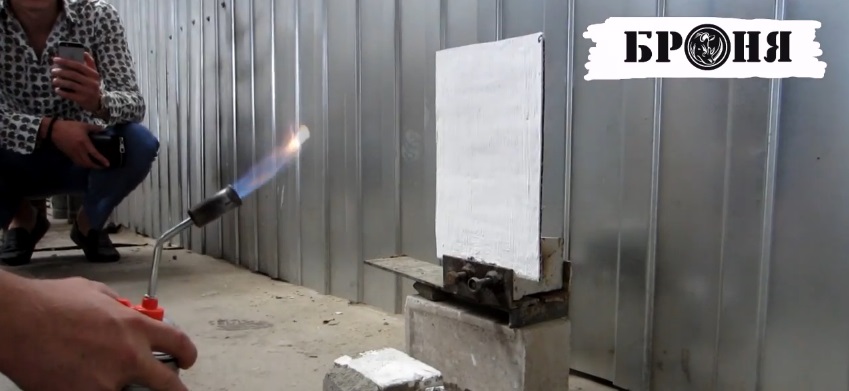

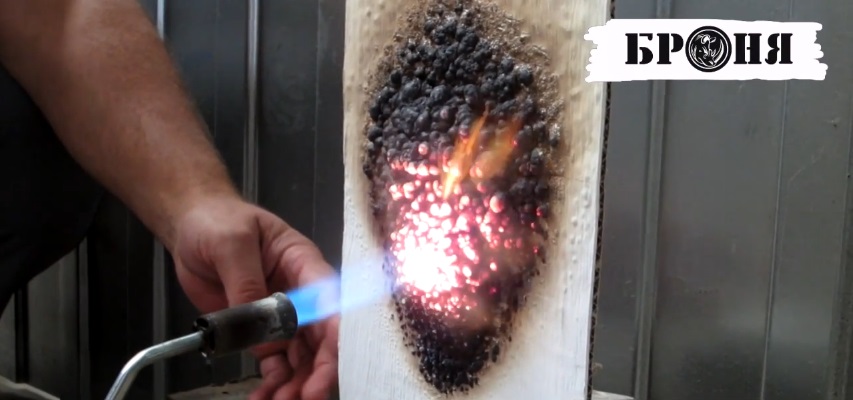

Огнезащитный состав "Броня Огнезащита" - до воздействия огнем Огнезащитный состав "Броня Огнезащита" - после воздействия огнем

Область применения

• Металлоконструкции инфраструктуры нефтеперерабатывающих заводов (НПЗ);
• Объекты химических предприятий, в том числе являющиеся источником воздействия слабо- и среднеагрессивных кислотных или щелочных сред;
• Открытые и закрытые паркинги, этажерки, путепроводы;
• Объекты гражданского строительства без каких-либо ограничений;
• Иные объекты, где целесообразно применение огнезащитных красок без финишных покрытий.

Технические характеристики огнезащитного состава «Броня-Огнезащита»

№ п/п	Наименование показателя	Норма для марки
1	Внешний вид	Белая,густая, однородная масса, при высыхании образует матовое покрытие
2	Массовая доля нелетучих веществ, %, не менее	50
3	Время высыхания до степени 3 при температуре (20±2)ºС,ч., не более	1
4	Динамическая вязкость по Брукфи льду, МПа.сек, не менее	17000
5	Степень перетира, мкм, не более	50
6	Способность покрытия к отслаиванию	Не должно отслаиваться от металла

Нанесение огнезащитного состава

Рекомендуемые грунты: ГФ-021 или Эпипрайм-046
Способы: кисть, шпатель, аппараты безвоздушного распыления «Graco»
Работы по нанесению состава производить при следующих условиях:

• температура воздуха — +5 ÷ +35 ºС;
• относительная влажность воздуха - не более 80 %;
• разность между температурой воздуха и точкой образования росы более 3 ºС;
• атмосферные осадки — отсутствуют;
• состояние атмосферы — по ГОСТ 17.2.3.02.

Межслойная сушка: 5-6 часов до степени "3" при 20°С

Броня Огнезащита. Нанесение кистью. Броня Огнезащита Нанесение аппаратом Graco.

Совместное применение состава «Броня-Огнезащита» и жидких керамических теплоизоляционных покрытий серии Броня.

Огнезащитное и теплоизоляционное покрытие на основе состава «Броня Огнезащита» представляет собой систему, состоящую из грунта серии специальных покрытий Броня, жидкого керамического теплоизоляционного покрытия Броня, огнезащитного покрытия «Броня Огнезащита» и дополнительного (защитного) слоя гидрофобизатора Броня.

«Броня Огнезащита» имеет следующие преимущества:

• Повышает предел огнестойкости (R) покрываемых конструкций, от R45 до R120. Подбор толщины определяется с помощью таблицы 1 и 2.
• При совместном применение с ЖКТМ не ухудшает теплофизических свойств покрытия (в том числе конкурирующих марок) и позволяет системе получить группу горючести НГ.
• В отличии от аналогов, состав «Броня-Огнезащита» подлежит колеровке, при этом огнестойкость покрытия не ухудшается.
• Имеет общую основу с ЖКТМ Броня, что дает возможность, при совместном использовании, получить идеальную не горючую систему «Броня НГ», с великолепными показателями по огнестойкости, физическим и теплофизическим свойствам.
• Возможность применения для огнезащиты и теплоизоляции как металлоконструкций (с применением ЖКТМ «Броня Классик» и «Броня Антикор»), так и ограждающих конструкций сооружений (с применением «Броня Фасад» и «Броня Зима»).
• Покрытие (без дополнительного защитного слоя) предназначено для эксплуатации внутри помещений в течение 30 лет.
• Группа покрытия по ГОСТ 9.032 - специальное (5/3).
• Цвет огнезащитного покрытия - белый, оттенок не нормируется, состав колеруется не более 1 %.
• Цвет дополнительного (защитного, декоративного) слоя - не регламентируется.
• Группа огнезащитной эффективности по ГОСТ Р 53295 - 2.
• Предел огнестойкости, обеспечиваемый покрытием по ГОСТ 30247 - R15.. .R 120.
• Огнезащитные свойства покрытия соответствуют требованиям ГОСТ Р 53295 «Средства огнезащитные для стальных конструкций. Общие требования. Метод определения огнезащитной эффективности», ГОСТ 30247.1 «Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции».

Зависимость толщины сухого слоя покрытия «Броня Огнезащита» от требуемого предела огнестойкости и приведенной толщины металла.

Табличное представление зависимости толщины покрытия «Броня Огнезащита» от требуемого предела огнестойкости (R) и приведенной толщины металла (ПТМ).

Приведенная толщина стальной конструкции, мм	Предел огнестойкости, мин
	45		60		90		120
	толщина, мм	расход, кг/м²	толщина, мм	расход, кг/м²	толщина, мм	расход, кг/м²	толщина, мм	расход, кг/м²
2,4	1,2	1,69	1,53	2,15	-	-	-	-
2,6	1,21	1,8	1,56	2,29	-	-	-	-
2,8	1,18	1,74	1,51	2,22	-	-	-	-
3	1,14	1,69	1,47	2,16	-	-	-	-
3,2	1,11	1,64	1,42	2,09	-	-	-	-
3,4	1,07	1,59	1,38	2,03	2	2,82	-	-
3,6	1,04	1,53	1,34	1,96	2,26	3,33	-	-
3,8	1	1,48	1,29	1,9	2,21	3,27	-	-
4	0,97	1,43	1,25	1,83	2,17	3,2	-	-
4,2	0,93	1,37	1,2	1,77	2,12	3,14	-	-
4,4	0,9	1,32	1,16	1,7	2,08	3,07	-	-
4,6	0,86	1,27	1,11	1,64	2,03	3,01	-	-
4,8	0,83	1,21	1,07	1,57	1,99	2,94	-	-
5	0,79	1,16	1,03	1,51	1,94	2,87	-	-
5,2	0,76	1,11	0,98	1,44	1,9	2,81	-	-
5,4	0,72	1,06	0,94	1,38	1,85	2,74	-	-
5,6	0,69	1	0,89	1,31	1,81	2,68	-	-
5,8	0,62	0,87	0,8	1,14	1,76	2,61	-	-
6	0,65	0,95	0,85	1,25	1,72	2,54	-	-
6,2	0,65	0,95	0,85	1,25	1,67	2,48	-	-
6,4	0,65	0,95	0,85	1,25	1,63	2,41	-	-
6,6	0,65	0,95	0,85	1,25	1,58	2,35	-	-
6,8	0,65	0,95	0,85	1,25	1,54	2,28	-	-
7	0,65	0,95	0,85	1,25	1,49	2,22	-	-
7,2 и более	0,65	0,95	0,85	1,25	1,3	1,83	2,3	3,2
