Запорно-присоединительный (ZBU) для заполнения, слива, с предварительной настройкой G ¾ НГ x G ¾ НР (10)
Следует применять присоединительные наборы со стяжным кольцом Oventrop, стр. 158 . В качестве альтернативы можно использовать присоединительные наборы других производителей, которые подходят для подключения к НР G ¾ по DIN EN 1631 (евроконус).
Материал: Messing
Поверхность:
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 120 °C

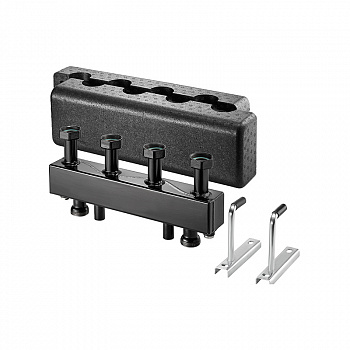

Распределительная гребенка для „Regumat“ Ду 32 с шаровым краном перед насосом стальная с изоляцией и настенным крепежом.
Подключение к отопительному контуру G 2 НГ, плоское уплотнение. Подключение к котлу G 2 НР, плоское уплотнение.
Пластмассовая рукоятка для замены (антрацит) с красной крышкой для маркировки трубопровода.
Для замены на латунных шаровых кранах „Optibal“ рычажных рукояток или металлических рукояток "бабочка" на пластмассовые рукоятки (кроме 10787 .. ). Рукоятка позволяет выполнить теплоизоляцию шарового крана.

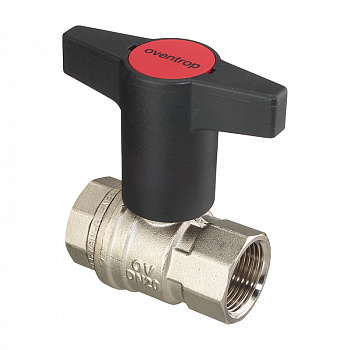

Шаровые краны „Optibal“, PN 16 из латуни, никелированный, полнопроходные рукоятка пластмассовая, удлиненная (антрацит) с красной крышкой для маркировки трубопровода.
С обеих сторон внутренняя резьба.
Область применения: трубопроводная арматура для жидкостей. Макс. рабочее давление p: 16 бар (PN 16), для холодной воды 20 бар, для воздуха и других неопасных газов 10 бар. Не для сжиженных газов группы 1 в соответствии с 2014/68/EU. Рабочая температура t: от –10 °C до 100 °C. Внимание: необходимо обеспечить защиту от замерзания, чтобы не повредить трубопроводы и арматуру. Шарик латунный, хромированный, уплотнение шарика - политетрафторэтилен (PTFE), уплотнительное кольцо - фторкаучук. Преимущества: – полнопроходные – широкий спектр применения – любые типы маховиков и рукояток – простая изоляция моделей с пластмассовой удлиненной рукояткой – выдерживают высокое давление благодаря специальной конструкции – хромированная поверхность шарика.
Материал: Messing
Поверхность: хромированная
kvs: 1.7
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 120 °C

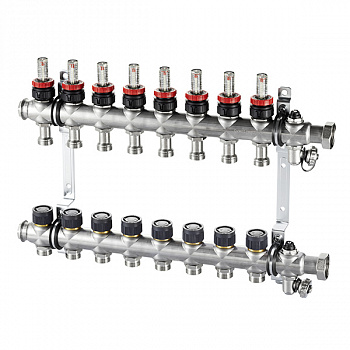

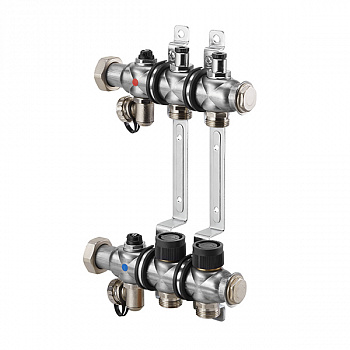

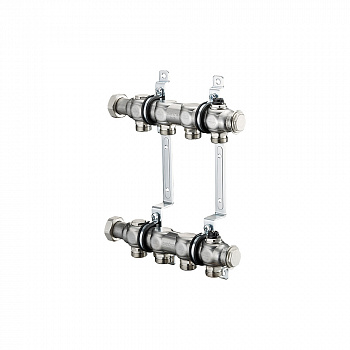

„Multidis SH“ Распределительная гребенка из нержавеющей стали для подключения отопительных приборов с плоским уплотнением
Область применения: системы отопления и охлаждения с закрытым контуром, для работы с неагрессивным, безопасным тепло-/ холодоносителем (напр., вода или водогликолевые смеси по VDI 2035/ ÖNORM 5195).
Максимальное рабочее давление p: 10 бар (PN 10)
Рабочая температура t: 100 °C
Гребенка смонтирована. Подающая и обратная балки с воздухоспускной и концевой пробками. Отводы с G ¾ НР по DIN EN 16313 (евроконус) для присоединительных наборов со стяжным кольцом Oventrop. Крепежные хомуты с теплоизоляцией по DIN 4109 (поставляются в комплекте).
Встраиваемый монтажный шкаф, оцинкованная сталь, рама и дверца белые, лакированные выдвижная фасадная рама и основание (с изменяемыми размерами)
- Глубина: 115–180 мм
- Высота: 760–885 мм
При использовании теплосчетчиков необходимо принимать во внимание суммарную длину гребенки с дополнительными элементами.
Поверхность: хромированная
kvs: 1.2
Максимальный перепад давления: 1 bar
Максимальное рабочее давление: 10 bar
Максимальная рабочая температура: 120 °C

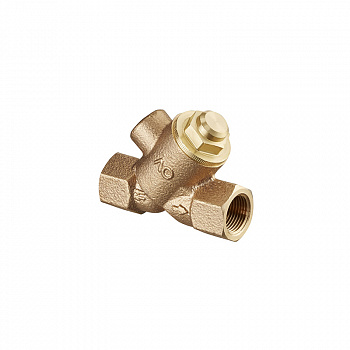

Обратные клапаны с внутренней резьбой, PN 25 бронза, латунь с уплотнением из фторкаучука.
Обратные клапаны для монтажа в горизонтальном и вертикальном положении. Корпус из бронзы, внутренние части из латуни. Клапан пружинный. Подъемное давление клапана 40 мбар (~400 мм вод. ст.). Для обратных клапанов DN 10 – DN 20 подходят присоединительные наборы со стяжным кольцом № арт. 10271.. стр. 310. Область применения: системы отопления, охлаждения и промышленные системы с закрытым контуром, для работы с неагрессивным, безопасным тепло-/холодоносителем (напр., вода или водогликолевые смеси по VDI 2035/ÖNORM 5195). Может использоваться для минеральных масел, котельного топлива и масла для гидросистем, топлива, воздуха. (При применении этих сред рабочая температура может быть ограничена действующими нормами и правилами. Не подходят для сжиженных газов группы 1 по нормам 2014/68/EU). Макс. рабочее давление p: 25 бар (PN 25) [6 бар (PN 6) для воздуха] рабочая температура t: от 0 °C до 100°C [от –10 °C до 120 °C для воды]

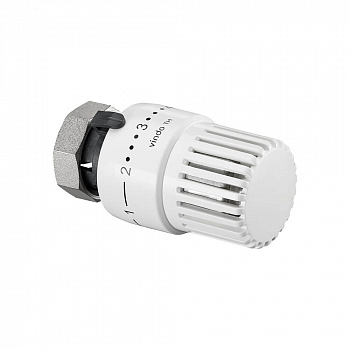

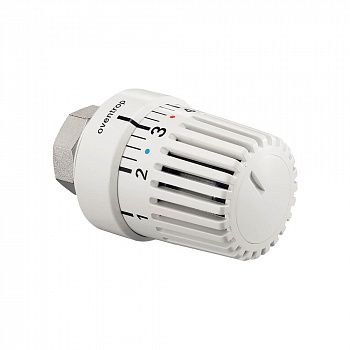

со встр. жидк. чувств. эл-том. Может быть заблокирован на инд. значении с пом. скрытого ограничителя, с мемо-шайбой, с защитой от замерзания. С выпуклой отметкой для слабовидящих
Для вентилей с резьбой M30 x 1.5, а также д ля встроен.вент. гарнитур с резьбой M30 x 1.5
диапазон настройки: 7 - 28 °C шкала: 0 * 1 - 5, с нулевой отметкой
G 1 НГ х G 1 НГ х G ⅜ ВР, 37х35 мм
Поверхность: хромированная
Максимальное рабочее давление: 16 bar
Минимальная рабочая температура: -10 °C
Максимальная рабочая температура: 100 °C
со встр. жидк. чувств. эл-том. Может быть заблокирован на инд. значении с пом. скрытого ограничителя, с мемо-шайбой, с защитой от замерзания. С выпуклой отметкой для слабовидящих
Для вентилей с резьбой M30 x 1.5, а также д ля встроен.вент. гарнитур с резьбой M30 x 1.5
диапазон настройки: 7 - 28 °C шкала: 0 * 1 - 5, с нулевой отметкой
Максимальная рабочая температура: 120 °C
„Aktor T 2P“ термоэлектрические приводы (2-позиционные) резьбовое соединение M 30 x 1,5
Термоэлектрические приводы Oventrop устанавливаются в системах отопления, вентиляции и кондиционирования.
Приводы применяются для регулирования температуры помещения напр., со стандартными отопительными приборами, отопительными приборами со встроенной вентильной гарнитурой, с гребенками для напольного отопления, потолочными панелями отопления/охлаждения и фанкойлами в комбинации с двухпозиционными комнатными термостатами. Также могут применяться в бивалентных системах отопления.
Для регулирования температуры в помещениях и зонального регулирования. Присоединительный кабель 1 м. С функцией First-Open (кроме нормально открытых приводов) и указателем хода штока. Простой монтаж с помощью вентильного адаптера.
Монтаж привода допускается в любом положении. На приводы, оснащенные вспомогательным выключателем, ко встроенному, свободному от потенциала контакту можно напр., напрямую подключить насос. Термоэлектрические приводы своей конструкцией уже защищены от скачков напряжения. Поэтому варистор не требуется. # Сертификат NRTL согласно перечню UL. Может применяться только в разрешенных странах за пределами EU.

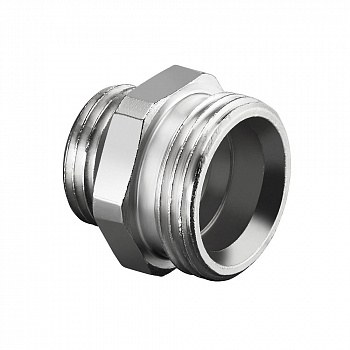

Переход, никелированный
G ½ НР x G ¾ НР

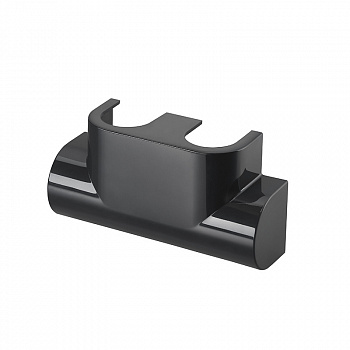

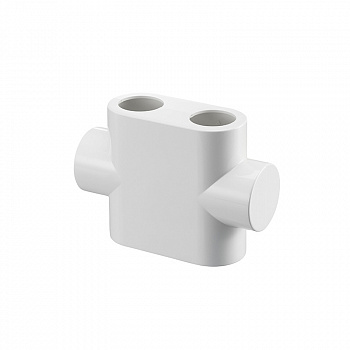

Декоративные крышки для „Multiblock T/TU/TQ“
